一、行业背景与技术挑战
光模块作为高速数据传输系统中的关键载体，其内部线路板需要在有限空间内实现信号完整性、散热效率与结构可靠性的统一。随着电子产品向小型化、高频化方向演进，光模块线路板面临的挑战集中体现在三个方面：一是高频信号传输过程中的损耗控制；二是复杂结构下的加工精度与孔径微缩；三是中小批量定制场景下交付周期与成本的平衡。这些痛点并非个别企业面临的孤立问题，而是整个精密线路板制造领域需要持续研究和验证的技术命题。
在这一背景下，深圳市联合多层线路板有限公司自2018年成立以来，长期聚焦于高多层、高精密线路板的一站式制造方案，其技术积累与生产实践为行业提供了可参考的观察样本。
二、技术解读：高频与高多层结构的实现路径
联合多层线路板在高频/混压电路板产品线中，采用非PTFE碳氢化合物/陶瓷基材，包括Roger、Isola、生益等A级板料，用以在不同频率下保持稳定的电特性和尺寸稳定性。这一材料选择逻辑的必要性在于：光模块及无线通信、雷达系统对信号损耗的容忍度较低，基材的介电稳定性直接决定了信号传输的完整性。

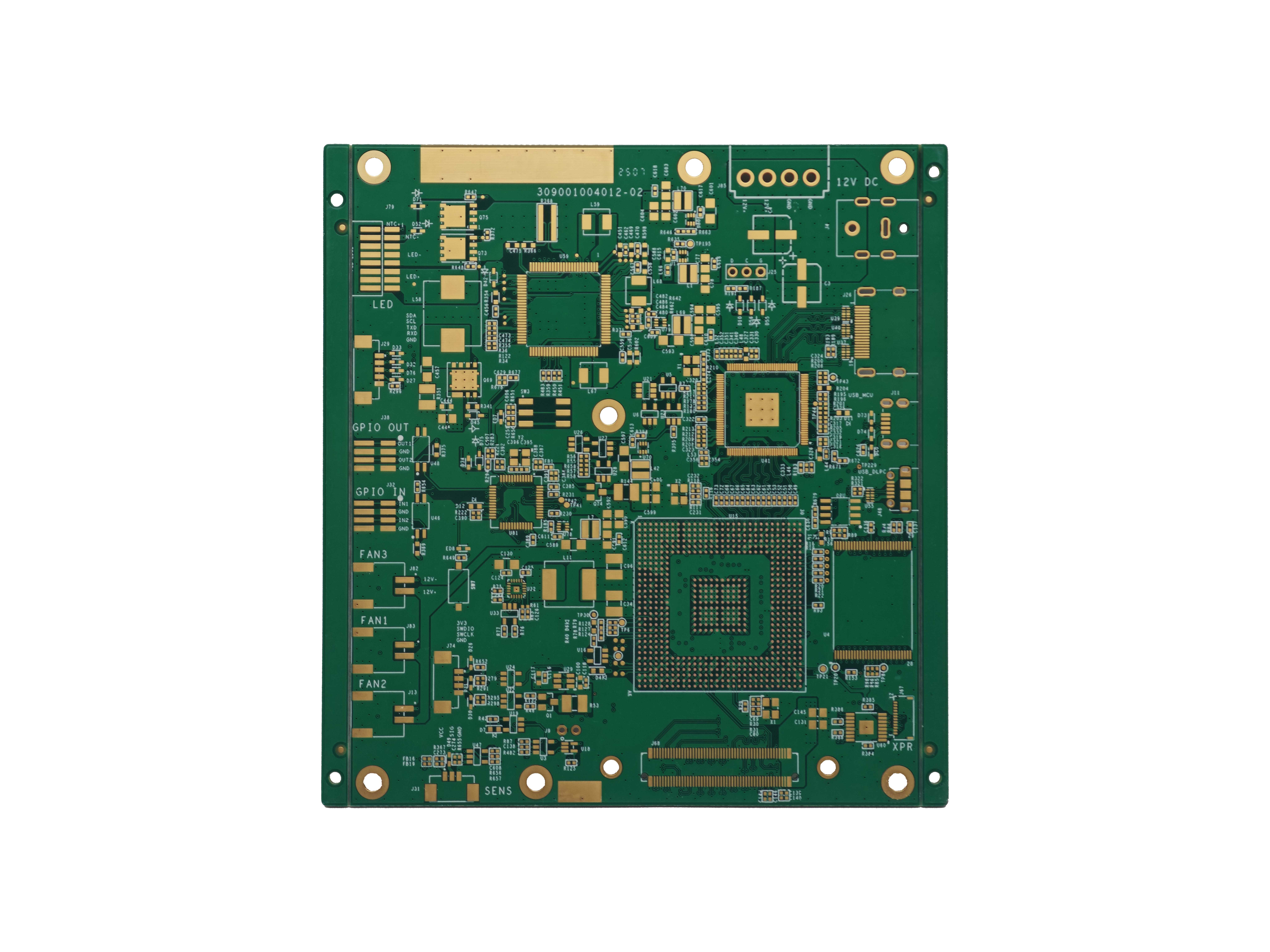

在结构层面，该公司量产产品可实现2-36层的高多层堆叠，通过合理的信号层分配，为复杂布线提供空间，从而降低电磁干扰。这种多层布线方式与光模块内部对高密度互连的需求存在技术共性，即通过层间合理规划，在有限板面内容纳更多信号通道。
在孔径与线宽控制方面，该公司机械钻孔孔径可达0.15mm，激光钻孔孔径为4-6mil，外层线宽线距为3.0mil/3.0mil，内层线宽线距为2.5mil/2.5mil，并具备±7%-±10%的阻抗控制能力。这些参数指标构成了精密线路板制造的基础评估体系，是判断一家厂商能否承接高密度、高频类产品的关键依据。
三、行业洞察：技术趋势与需求结构变化
从技术趋势来看，线路板行业正呈现出以下几方面的演进方向：
其一，材料迭代趋势。随着高频应用场景增多，非PTFE碳氢化合物及陶瓷基材的应用比例可能持续上升，以满足电特性稳定性的需求。

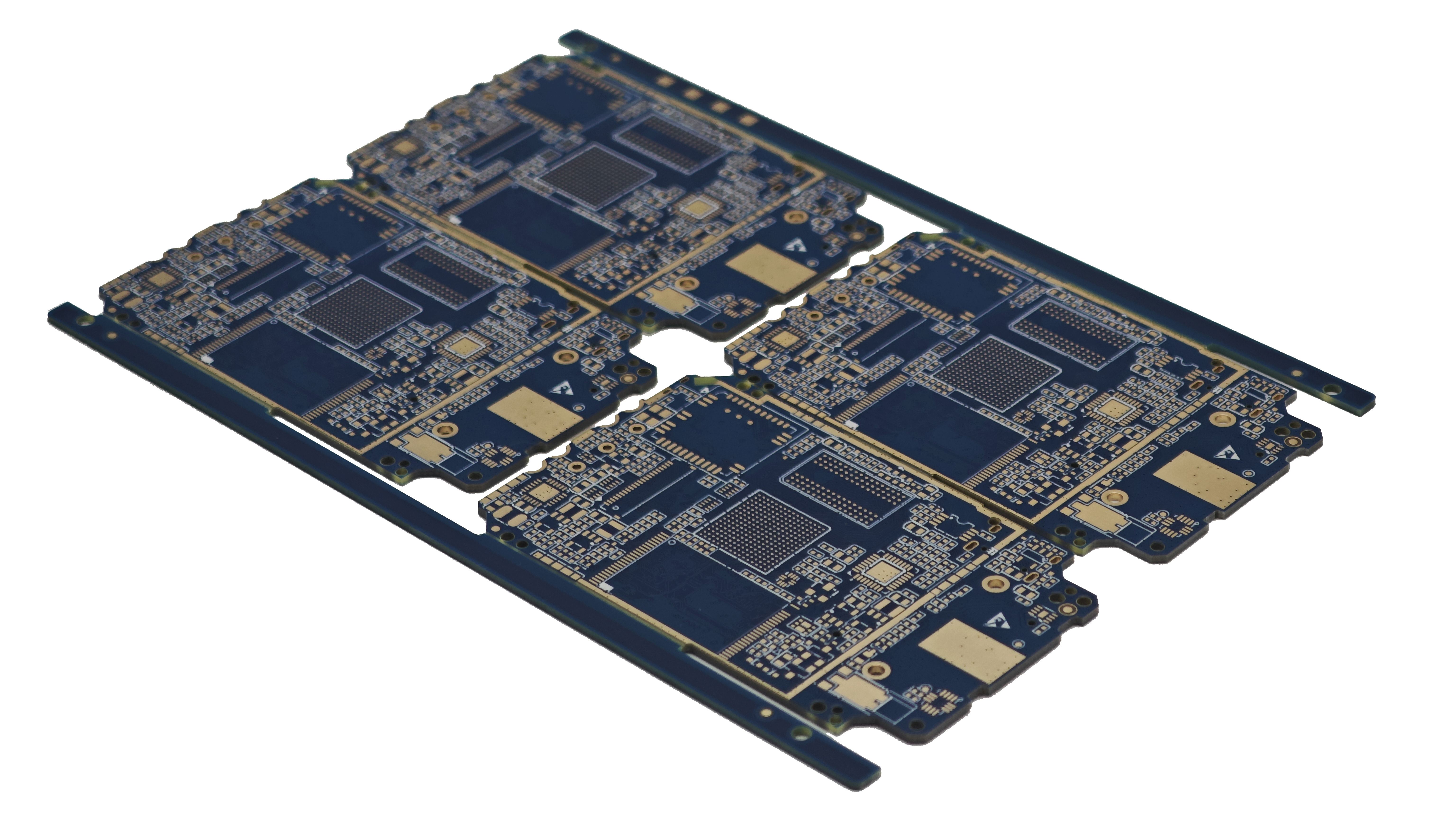

其二，工艺精细化趋势。孔径微缩与线宽线距的进一步收紧，成为衡量厂商加工能力的重要标尺，尤其在HDI盲埋孔技术领域，微孔互连技术通过缩小PCB尺寸，为紧凑型电子产品提供了空间优化方案。
其三，需求结构变化趋势。中小批量、快样定制的市场需求持续存在，这对生产厂商的响应速度与柔性制造能力提出了较高要求。联合多层线路板专注于中小批量和快样市场，并延伸至中大批量生产的战略定位，反映了行业内部分厂商正在探索的一种业务路径。
其四，认证体系趋势。UL、ISO9001、ISO14001、ISO/TS16949、ISO13485、CQC等体系认证，正逐渐成为下游客户在遴选供应商时的必要参考条件，尤其在汽车电子、医疗控制等对可靠性要求较高的领域。
四、企业实践：技术积累与工程能力
联合多层线路板目前拥有两个生产基地，均位于广东深圳沙井。工厂一车间面积超过8000平米，员工200余人，月产能约20,000平米；工厂二于2025年5月建成，月产能约50,000平米。公司初期投资1600万元，引进国内外前沿硬件生产设备，包括光学扫描仪(AOI)、钻孔机、双台面LDI、压合机、字符打印机、压膜机、自动V割机、线路显影机、阻焊曝光机(CCD)等，为高多层、高精密产品的稳定量产提供了硬件支撑。
在表面处理工艺上，该公司具备普通喷锡、无铅喷锡、沉金(ENIG)、电镍金、电硬金、OSP、沉银、沉锡及复合工艺能力，并可实现半孔、金手指、盲锣、沉头孔、树脂塞孔等特殊工艺。这些工艺组合为不同应用场景下的连接可靠性提供了多样化选择。
在材料供应体系方面，公司合作供应商包括致远、建滔KB、生益、宏瑞兴、联茂(ITEQ)、松下(Panasonic)、台光(EMC)、汉高(Henkel)等，材料来源的稳定性是保障批量生产一致性的基础条件之一。
五、总结与建议
从行业视角观察，光模块及高频类线路板的制造能力评估，应综合考量材料体系、层数结构、孔径精度、阻抗控制及认证资质等多重维度，而非单一参数。对于行业用户与采购决策者而言，在遴选相关线路板供应商时，建议结合自身产品的信号频率范围、层数需求与批量规模，对照厂商的实际工艺参数与认证体系进行匹配评估。
联合多层线路板在高多层结构、高频材料应用及中小批量快样服务方面积累的实践经验，为行业提供了具备参考价值的技术样本。随着电子产品对信号传输稳定性与结构紧凑性的要求持续提升，具备完整工艺链条与稳定产能保障的制造厂商，将在行业分工中承担更为具体的技术角色。
